PCMI 2 : le plan de masse du permis de construire

Pièce PCMI 2 du permis de construire (DP 2 en déclaration préalable)
  • Implantation cotée dans les trois dimensions
  • Distances aux limites, accès et réseaux
  • Plantations conservées, supprimées ou créées
Demander un devis

Le plan de masse, ou PCMI 2 (DP 2 en déclaration préalable), représente le projet vu de dessus, sur l’ensemble du terrain. C’est la pièce la plus contrôlée par le service instructeur : c’est sur elle qu’il vérifie l’implantation au regard du PLU.

Ce que vérifie l’instructeur sur le plan de masse

  • Les distances aux limites séparatives et à la voie publique (reculs, alignement).
  • L’emprise au sol et, selon le PLU, le coefficient d’espaces verts ou de pleine terre.
  • Les accès et le stationnement.
  • Le raccordement aux réseaux (eau, électricité, assainissement, eaux pluviales).
  • Les plantations conservées, supprimées ou créées.

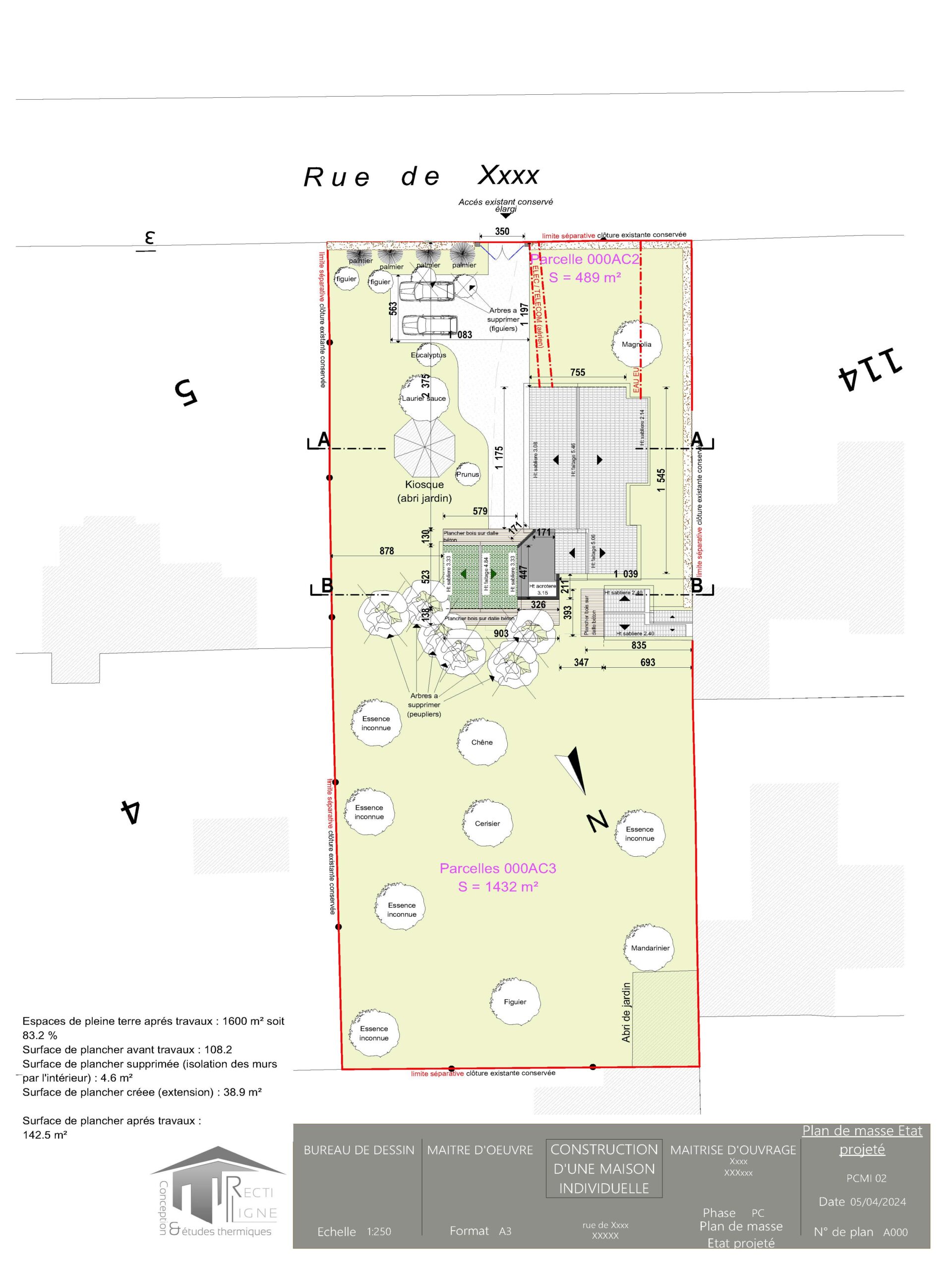

Exemple de plan de masse PCMI 2 coté pour un permis de construire
Exemple réalisé par Rectiligne – cliquez pour agrandir

Ce que doit contenir un plan de masse

  • Une échelle adaptée au terrain, généralement le 1/200 ou le 1/500 (et une echelle graphique)
  • La rose des vents, orientation du terrain
  • Les limites du terrain et sa surface.
  • Le projet coté dans les trois dimensions : dimensions, distances aux limites et hauteurs ou altitudes.
  • Les constructions existantes conservées ou démolies.
  • Les travaux extérieurs : terrasses, piscine, allées, clôtures, murs de soutènement.
  • Les accès piéton et véhicule, les places de stationnement.
  • Les réseaux et leurs points de raccordement, ou le dispositif d’assainissement individuel et de gestion des eaux pluviales.
  • Les plantations maintenues, supprimées ou créées.
  • Le positionnement du plan de coupe (PCMI 3) et les points de vue des photographies (PCMI 7 et 8).
  • Une légende claire.

Partir d’un relevé fiable

Un plan de masse n’est juste que si le terrain l’est. Pour une extension ou une construction sur une parcelle déjà bâtie, un relevé des existants par scanner laser évite les erreurs de cotes, surtout pour les distances aux limites qui conditionnent la conformité au PLU. Sur un terrain en pente, un plan topographique de géomètre reste recommandé.

Les erreurs fréquentes

  • Des distances aux limites non cotées ou incohérentes avec les façades.
  • L’oubli des eaux pluviales ou de l’assainissement non collectif.
  • Des surfaces (emprise, espaces verts) qui ne correspondent pas au Cerfa.
  • Un plan de masse qui ne correspond pas à l’insertion paysagère (PCMI 6).
