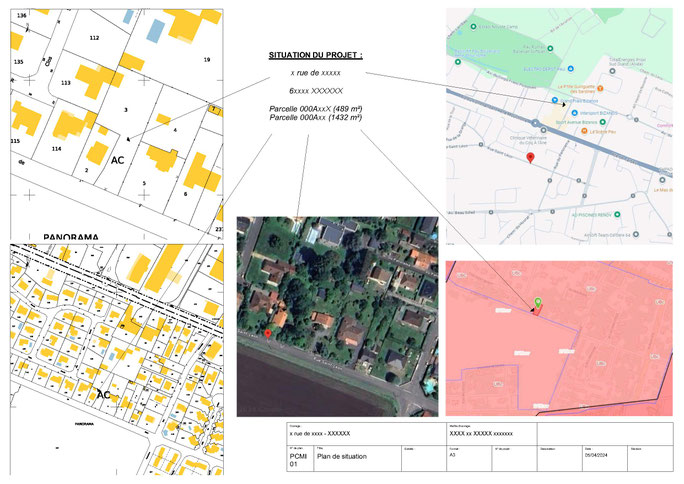

Le plan de situation, désigné sous le code PCMI1, est un document graphique qui localise le terrain où se déroulera le projet de construction ou d’aménagement. Son objectif est de donner une vue d’ensemble permettant de localiser précisément l’emplacement du projet par rapport à son environnement proche et à la commune.

Ce plan doit généralement être réalisé à une échelle permettant une bonne lisibilité, comme 1/5 000 ou 1/10 000, en fonction de la taille de la parcelle et du projet.



C'est pièce est également appelée DP 1 dans le cadre d'une Déclaration Préalable.

Pourquoi le Plan de Situation est-il Obligatoire ?

Le plan de situation du terrain est obligatoire car il répond à plusieurs besoins :



✔️Permettre aux autorités de localiser facilement le projet : Il fournit une vision claire de l’emplacement exact du terrain par rapport à son contexte géographique.



✔️Vérifier la conformité du projet avec les règles d'urbanisme : En identifiant la position du terrain dans la commune, les autorités peuvent déterminer s’il est situé dans une zone réglementée (zone protégée, zone constructible, etc.) et si les règles locales d’urbanisme y sont applicables.



✔️Faciliter la compréhension de l’impact environnemental : Ce document permet d’évaluer l'impact du projet sur son environnement, en tenant compte notamment de la proximité avec des zones sensibles (forêts, cours d’eau, routes importantes, etc.).

Les Informations à Intégrer dans le PCMI1

Un plan de situation bien conçu doit inclure les éléments suivants :

• L’échelle du plan : Il doit être suffisamment détaillé pour permettre une compréhension facile, généralement 1/5 000 ou 1/10 000.
• Le nord géographique : La direction du nord est indispensable pour orienter le plan.
• Les informations de la parcelle cadastrale : La référence de la parcelle  doit être mis en évidence afin de le distinguer de son environnement immédiat.
• Les éléments géographiques importants : Incluez les routes, chemins, rivières, forêts, et autres caractéristiques significatives autour du terrain.
• Les repères géographiques et administratifs : Mentionnez le nom de la commune, le code postal, et toute autre référence administrative utile pour identifier le site.

Réalisation du Plan de Situation : Conseils et Outils



✔️ Utilisez des outils de cartographie fiables : Google Maps, Géoportail, ou des logiciels de dessin spécialisés dans l’urbanisme sont d’excellentes ressources pour générer des cartes précises. Assurez-vous que la source cartographique soit officielle pour éviter tout risque d'erreur. Le site cadastre.gouv.fr est également trés précieux pour la réalisation d'un plan de situation



✔️ Soyez précis et clair : L’information doit être facilement lisible. Les routes, accès, et limites doivent être bien marqués. Les couleurs ou hachures peuvent être utiles pour différencier les zones.



Faire Appel à un Dessinateur Professionnel : Un Gage de Qualité

Si la réalisation du PCMI1 vous semble complexe, faire appel à un professionnel est une solution judicieuse. Un dessinateur spécialisé dans le bâtiment peut vous accompagner dans la création d’un plan conforme aux attentes administratives. Ce spécialiste maîtrise les outils de dessin technique et saura interpréter les règles locales pour éviter tout risque de refus.
